Неисправности гидрораспределителя трактора: симптомы, причины и проверка
Гидрораспределитель редко ломается внезапно. Обычно навеска сначала поднимается медленнее, рукоятка перестаёт держаться в рабочем положении, а масло к концу смены греется сильнее обычного. Если вовремя прочитать эти сигналы, можно обойтись заменой уплотнений или регулировкой, а не покупкой нового узла.

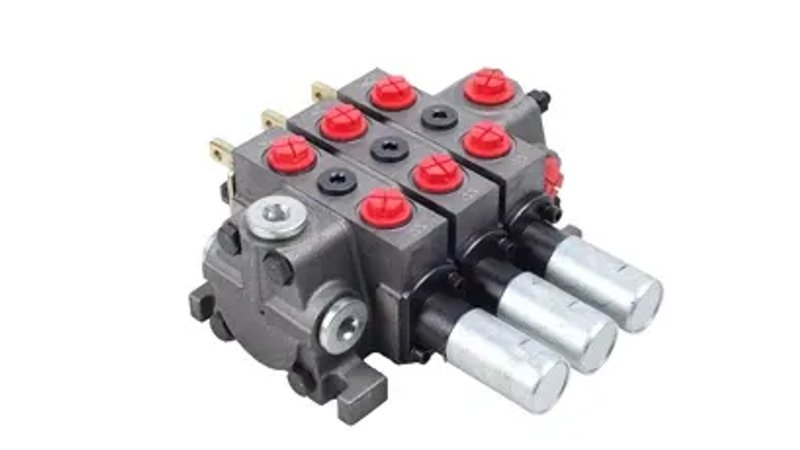

Ниже разобраны типичные неисправности распределителей Р80, МР80 и МРС70, которые стоят на МТЗ, ЮМЗ, ХТЗ и комбайнах, и порядок проверки, позволяющий отделить вину распределителя от насоса и гидроцилиндров. Если диагностика покажет износ корпуса и золотников, замену подбирают по полной маркировке, сверяясь с каталогом, где собраны гидрораспределители для тракторов и сельхозтехники.
Как устроен распределитель и что в нём изнашивается
В корпусе распределителя ходят золотники, по одному на каждую секцию. Каждый золотник переключает поток масла от насоса НШ к выводам гидроцилиндра в положениях «подъём», «нейтраль», «опускание» и, если предусмотрено, «плавающее». В распределителях типа Р80 есть ещё перепускной клапан, который в нейтрали сливает масло в бак, предохранительный клапан и автомат возврата золотника в нейтраль.
Основные зоны износа:
- прецизионная пара «золотник — корпус»: зазор растёт, и масло начинает перетекать внутри узла;
- резиновые кольца на хвостовиках золотников, отвечающие за внешнюю герметичность;
- шарики, пружины и втулки фиксаторов;
- седло и клапан перепускного и предохранительного клапанов;
- бустер автомата возврата и его регулировка.
Основная причина износа всех этих деталей — абразив в масле. Пыль, продукты износа насоса и металлическая стружка после ремонта цилиндров действуют как притирочная паста. Поэтому любая диагностика начинается с уровня, цвета и запаха масла и состояния фильтра.
Симптомы и их вероятные причины
Один и тот же признак часто вызывают разные узлы. Таблица помогает сузить круг поиска ещё до разборки.
| Симптом | Вероятная причина в распределителе | Что ещё проверить |
|---|---|---|
| Навеска медленно поднимается или не поднимается с грузом | Перепускной клапан не закрывается, залипание или износ седла; занижено давление предохранительного клапана | Производительность насоса НШ, засорённый фильтр, уровень масла, подсос воздуха во всасывающей магистрали |
| Поднятое орудие самопроизвольно опускается | Увеличенный зазор в паре «золотник — корпус», износ кольцевых поясков | Манжеты поршня гидроцилиндра, обратные и замедлительные клапаны, РВД и штуцера |
| Рукоятка не фиксируется в «подъёме» или «плавающем» | Ослабли пружины фиксатора, изношены шарики и канавки втулки | Регулировку автомата возврата: при слишком малом усилии золотник сбрасывается раньше времени |
| Рукоятка не возвращается в нейтраль после подъёма | Заедание бустера, загрязнение, неверная регулировка | Вязкость масла: на морозе загустевшее масло мешает работе автомата |
| Масло быстро перегревается | Перепускной клапан не открывается в нейтрали, насос постоянно работает на предохранительный клапан | Заниженный уровень масла, загрязнённый радиатор, если он есть в системе |
| Течь по хвостовикам золотников | Износ или затвердевание резиновых колец | Нет ли царапин и коррозии на хвостовике, иначе новое кольцо быстро выйдет из строя |

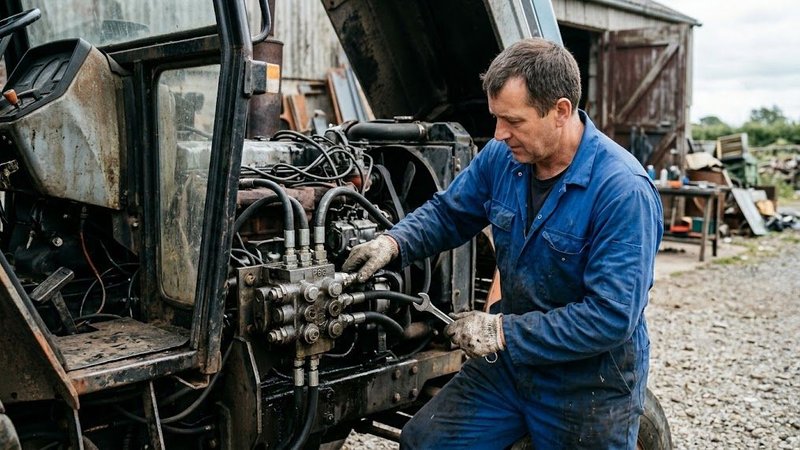

Порядок проверки на тракторе
Прежде чем снимать распределитель, исключите самые частые внешние причины в таком порядке.
- Проверить уровень масла в баке на холодной системе и состояние сетки или фильтрующего элемента. Пена в баке указывает на подсос воздуха.
- Прогреть масло до рабочей температуры. На холодном масле внутренние утечки маскируются, и узел кажется исправнее, чем есть.
- Поднять навеску с орудием, заглушить двигатель и наблюдать за опусканием. Затем, надёжно подперев орудие, отсоединить рукава от распределителя и заглушить их со стороны цилиндра: если опускание прекратилось, виноват распределитель, если нет — гидроцилиндр.

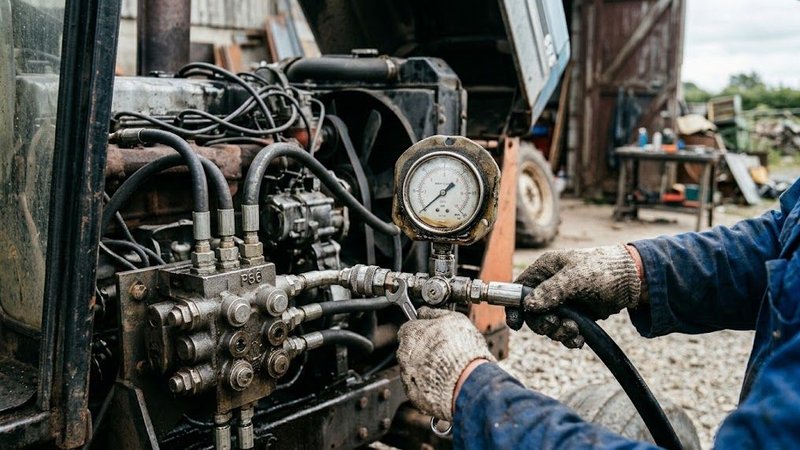

- Подключить дроссель-расходомер (например, КИ-1097) поочерёдно на выход насоса и на выход секции распределителя. Разница в подаче при одинаковом давлении показывает величину внутренних утечек в распределителе.
- Проверить давление срабатывания предохранительного клапана и автомата возврата по данным руководства для конкретной модели трактора.
Без расходомера возможна косвенная проверка: если насос заведомо исправен, а подъём замедляется по мере прогрева масла, это типичный признак износа прецизионной пары.

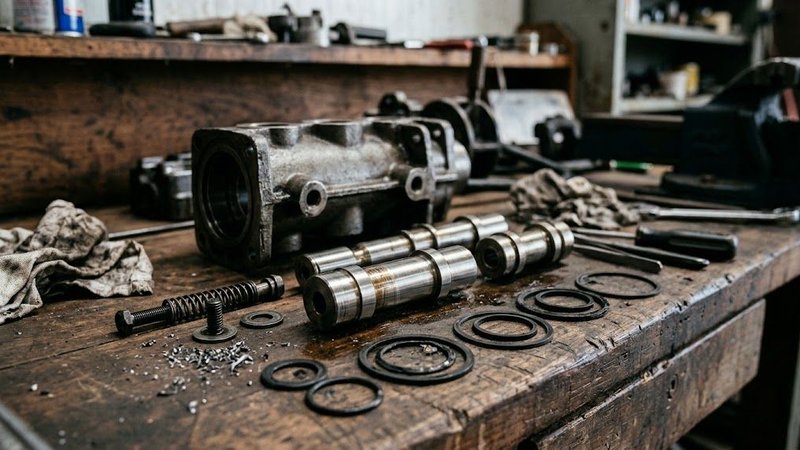

Ремонт или замена
Ремонт оправдан, когда проблема во внешних уплотнениях, пружинах, фиксаторах или клапанах. Замена колец из ремкомплекта и регулировка автомата возврата обычно занимают не больше рабочего дня.
При износе пары «золотник — корпус» ситуация другая. Золотник на заводе селективно подбирают к своему корпусу с минимальным зазором, поэтому золотник из другого распределителя обычно не решает проблему: зазор будет неправильным. Восстановление требует специализированного оборудования, и в большинстве случаев рациональнее поставить новый распределитель.
На что обратить внимание при замене
- Сверить маркировку: число секций, тип золотников (например, «222» в обозначении Р80-3/1-222), исполнение и тип управления.
- Проверить совпадение резьб выводов и тип штуцеров: при несовпадении понадобятся переходники.
- Промыть бак и магистрали, заменить фильтрующий элемент и масло. Новый распределитель на грязном масле повторит судьбу старого.
- После монтажа отрегулировать тяги управления так, чтобы золотник полностью доходил до каждой позиции.
Профилактика, продлевающая ресурс
Основное правило — чистое масло нужного класса. Для гидросистем МТЗ в руководствах указаны моторные масла М-10Г2 (М-10Г2к) летом и М-8Г2 (М-8Г2к) зимой или допущенные аналоги. Смешивать масла разных типов и доливать «что есть» нельзя.
- Менять масло и фильтр строго по регламенту из руководства, а после ремонта гидроцилиндров или насоса — внепланово.
- Надевать колпачки на быстроразъёмные муфты, когда орудие отсоединено: через открытые муфты в систему попадает больше всего пыли.
- Не держать рукоятку в положении «подъём», когда цилиндр уже дошёл до упора: насос работает на предохранительный клапан и греет масло.
- Перед сезоном проверять затяжку штуцеров и состояние РВД, чтобы исключить подсос воздуха.
Распределитель служит долго, если не работает на загрязнённом и перегретом масле. Внимание к первым симптомам и правильная последовательность проверки помогают не менять исправный распределитель вместо изношенного насоса или цилиндра. Сопутствующие детали гидросистемы — насосы, РВД, штуцера и клапаны — можно подобрать в одном месте, например на vintehpostach.com, сверяясь с маркировкой снятого узла.
